piege grenade mk2

[toutfou]

salut a tous,

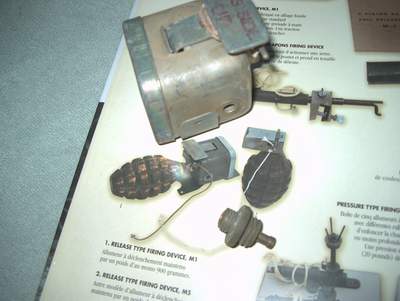

je viens d'acquerir ce piege de grenade MK2, cependant je manque totalement d'info a son sujet.

pôuvez vous m'expliquer comment etait il mit en place pour faire un "piege" ?
avez vous des shémas pour le mecanisme ?



merci d'avance a tous,

seb

[prevot bastien]

salut touftou!
il faut que tu attendes Dany pour avoir toutes les infos necessaires à ce sujet, mais en attendant je peux peut-être t'éclairer un peu...
la partie à visser que tu as en bas de la photo se visse sur une grenade mk2 à la place de l'allumeur normal, et sur cet adaptateur se visse la partie piège, visible en haut. c'est un piège de type "release firing device m1", qui je suppose relache une pièce qui frappe une amorce lorsqu'on marche dessus..
voilà un plan, de piètre qualité mais bon...

cdt bastien

[majkejevrosime]

Erreur, cher Bastien !

Comme le nom anglais l'indique, "release" indique un piège à dépression. C'est à dire qu'il se déclenche quand on elève ce qui est posé dessus.
Ca ce voit très bien avec le croquis que tu fournis: si on enlève la mine anti tank, alors la grenade explose à la figure du démineur...

Ce piège se compose d'un bloc cubique avec couvercle amovible pour l'accès au mécanisme, et surtout, d'une goupille transversale (safety pin, sur le plan) qui passe dans le cube de part en part.

Fonctionnement: placer le marteau (Lever) en position armée et le coincer dans cette position avec le levier de déclanchement (latch). Introduire la goupille pour bloquer le mécanisme. Visser sur la grenade. Placer un objet lourd sur l'ensemble, levier de déclenchement vers le haut. Retirer la goupille. Et voila
En enlevant l'objet lourd (minedans le cas du croquis de Bastin, caisse à munitions, boite à cartes, arme... tout ce qui attire la curiosité de l'infâââme l'ennemi), le levier libère le marteau et paf (le chien...)

Normalement, le levier doit avoir une inscription à la peinture rouge "this side up" c'est à dire. Cette face vers le haut.

Il y a des petites pattes de fer blanc trouées sur le cube. Je suppose qu'elles servent à clouer le piège sur un morceau de bois? Qui pourra le confirmer?

Voila.
j'espère avoir été clair

Salut
Laurent

[prevot bastien]

salut majkejevrosime!
oups, désolé pour l'erreur...
autant pour moi et merci pour les explications!
je me disais bien que d'après le croquis, ça servait à rien de mettre une charge supplémentaire sous une mine antichar, mais j'ai pas flasché... je suis bon pour la casse...
cdt bastien

[Fallshirm]

Voici un lien de ce que tu recherches, il y avait plusieurs utilisations en piègeage.

http://www.militaria-ww2.com/musee/desc ... 301-01.htm

Cdt,

[Dany]

Salut a vous.

C'etait vraiment se casser la tete pour rien.

J'ai des docs sur le piegeage des grenades (ou d'autres choses),
qui datent de la guerre du Viet-Nam ou des pays Africains actuels.

C'est pour ça que j'ecris :

Que ce "genre de pieges"

C'etait vraiment se casser la tete pour rien.

Enfin....................
Je mettrai pas ces docs sur le NET....

Amicalement

Dany

[toutfou]

merci a tous,

j'ai ce que je voulais

bonne soirée

seb
